Motorlift dispone di software di proprietà per poter effettuare l’analisi termica, a supporto della progettazione dei motori ad alte prestazioni, asincroni e sincroni.

Tale processo è utile in quanto:

• Permette di simulare il comportamento del motore nelle condizioni reali, potendo così realizzare una progettazione ottimizzata per le condizioni reali di funzionamento
• Permette di ottimizzare non solo il motore, ma anche la struttura esterna, quali la carcassa, i cuscinetti etc. dando un contributo importante nella progettazione stessa della macchina in cui il motore è inserito

L’analisi termica inizia fornendo come input la tipologia e geometria del motore, l’housing presente e il tipo di raffreddamento (interno, esterno etc.). Il modello simula in modo molto preciso la realtà in quanto si possono impostare dati molto accurati quali: rugosità delle superfici, spessori e materiali utilizzati, velocità del flusso etc.

Inserita la struttura del motore e i parametri del sistema di raffreddamento, il software riesce a simulare la temperatura di funzionamento del motore. Tale dato è importante in quanto inserito a sua volta nel processo di dimensionamento, si ottiene il comportamento nelle condizioni reali di funzionamento.

Il software è in grado di simulare il comportamento termico dinamico anche in presenza di cicli di funzionamento. Anche per questa simulazione possiamo inserire in maniera completa le caratteristiche del ciclo (tempo, intensità, numero cicli etc.) in modo da aver un risultato quanto più prossimo alla realtà.

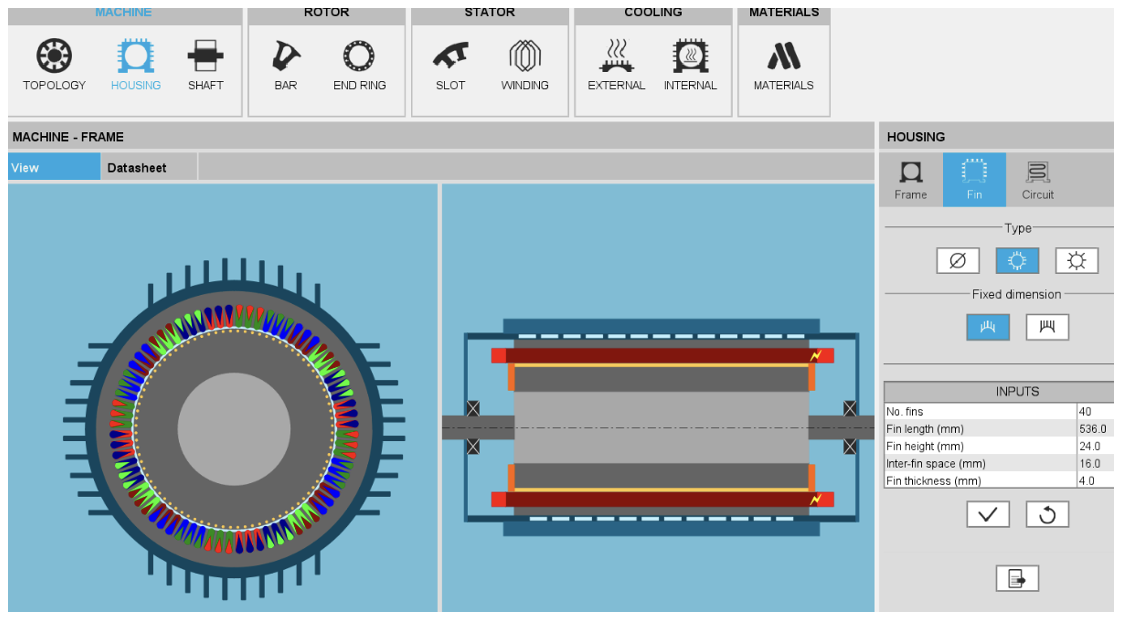

Nella prima immagine qui sotto si vede la schermata con i dati di input, nella seconda la simulazione vera e propria.

Per concludere, questo strumento di analisi è estremamente importante, soprattutto per i motori sincroni a magneti permanenti, in quando si è in grado di verificare che la temperatura di funzionamento sia compatibile con i magneti anche in presenza di cicli di funzionamento onerosi.

Aiuta anche nella progettazione di motori ad alte prestazioni e giri di rotazione che utilizzano dispositivi o componenti accessori di una certa complessità, sensibili alla temperatura (vedi cuscinetti etc.)
